本日は電気管理技術者さんの年次点検の応援です。

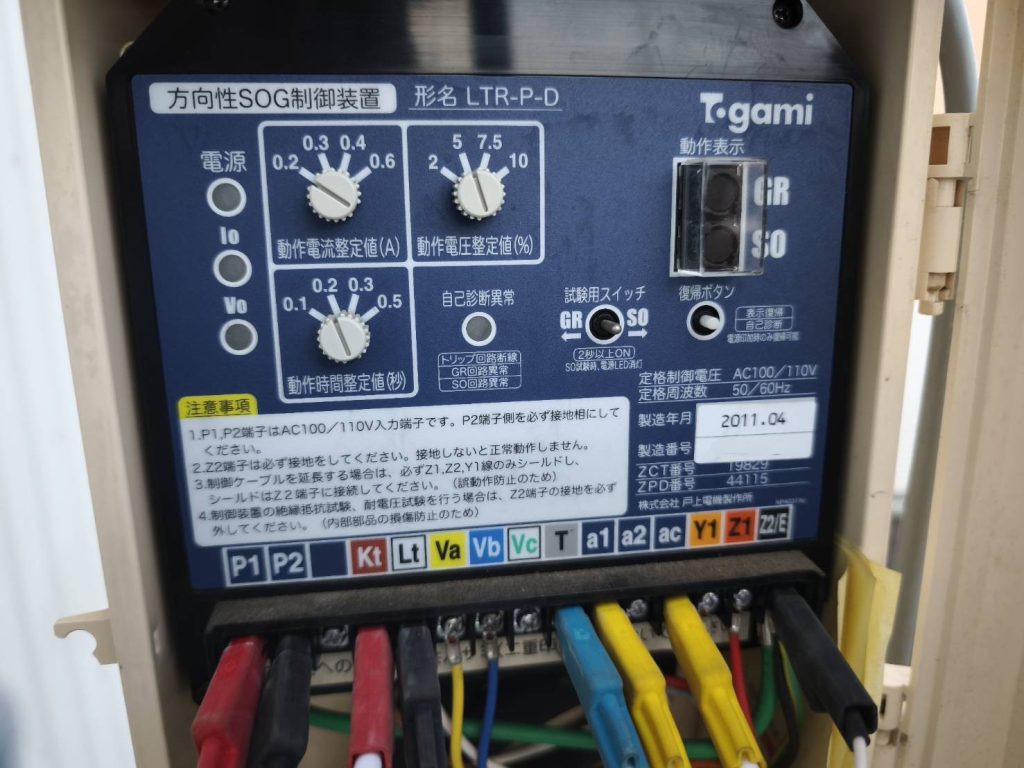

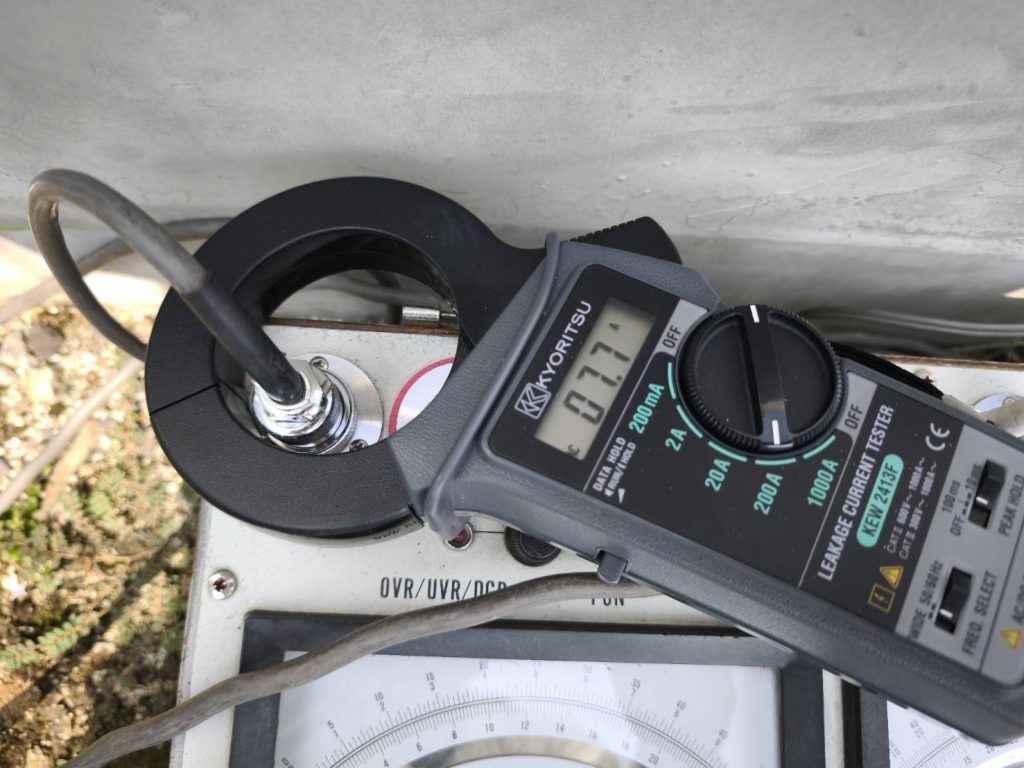

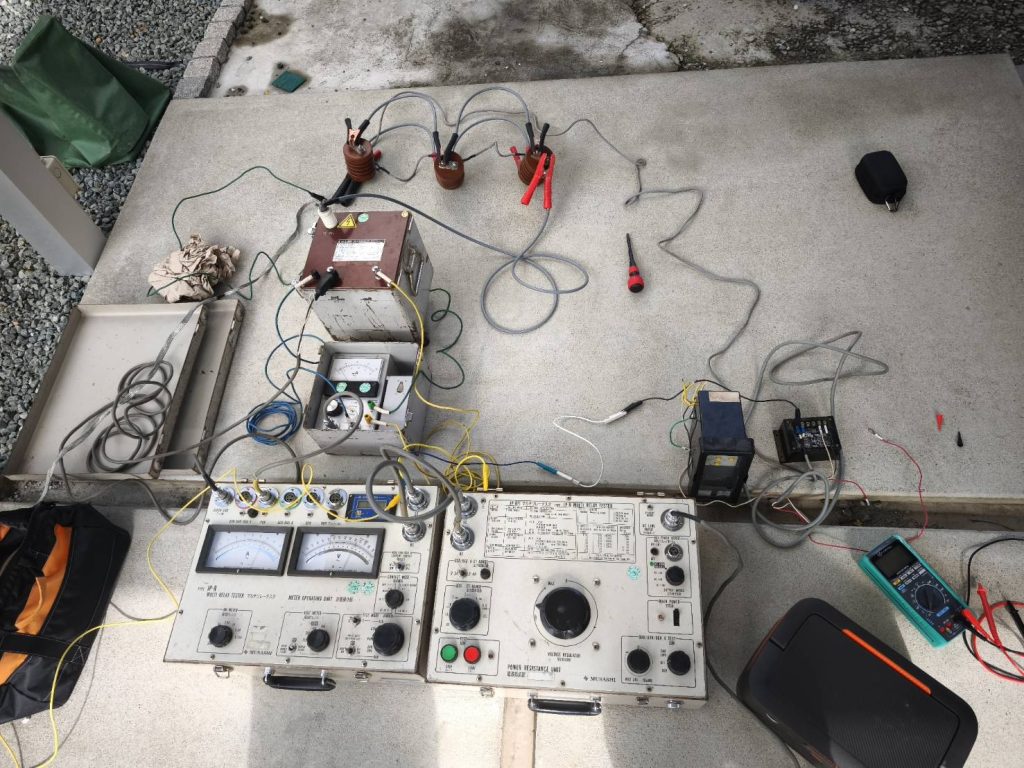

停電前に引込用SOGのDGR試験をしていると、Voが動作しない。

相当に上げると動作するけど管理値は外れている。SVRの影響にしてもここまでズレないですね。

とりあえず停電時間にもなったので、停電後に試験することに。

ダイアルをカチカチしても変わらず。

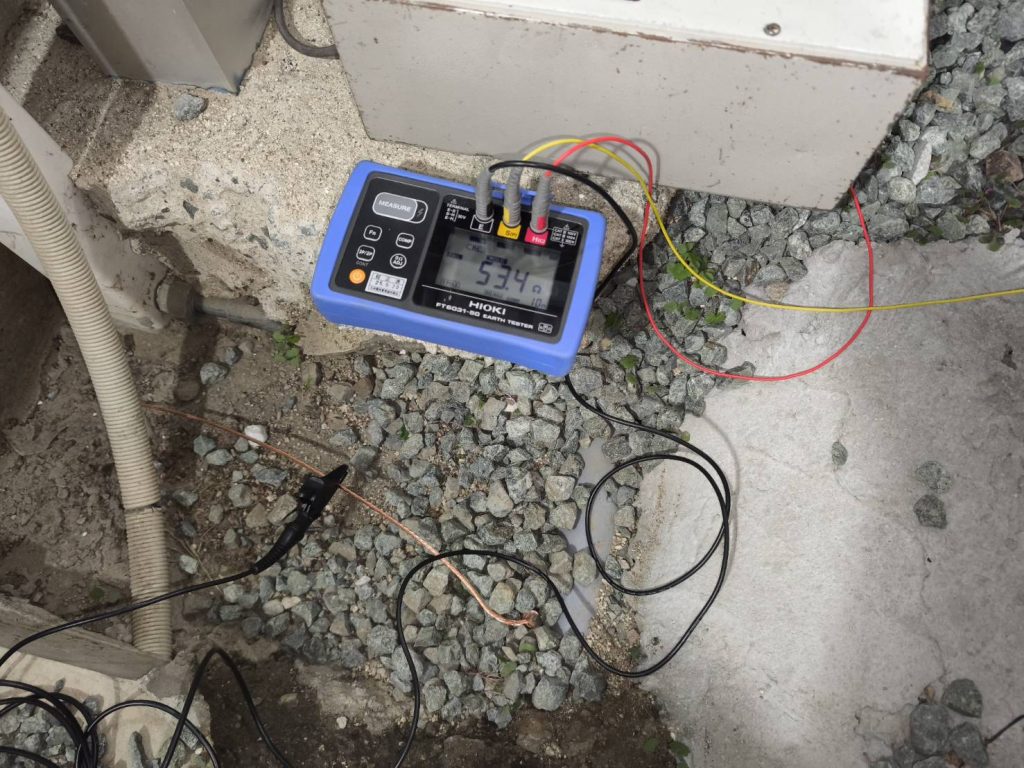

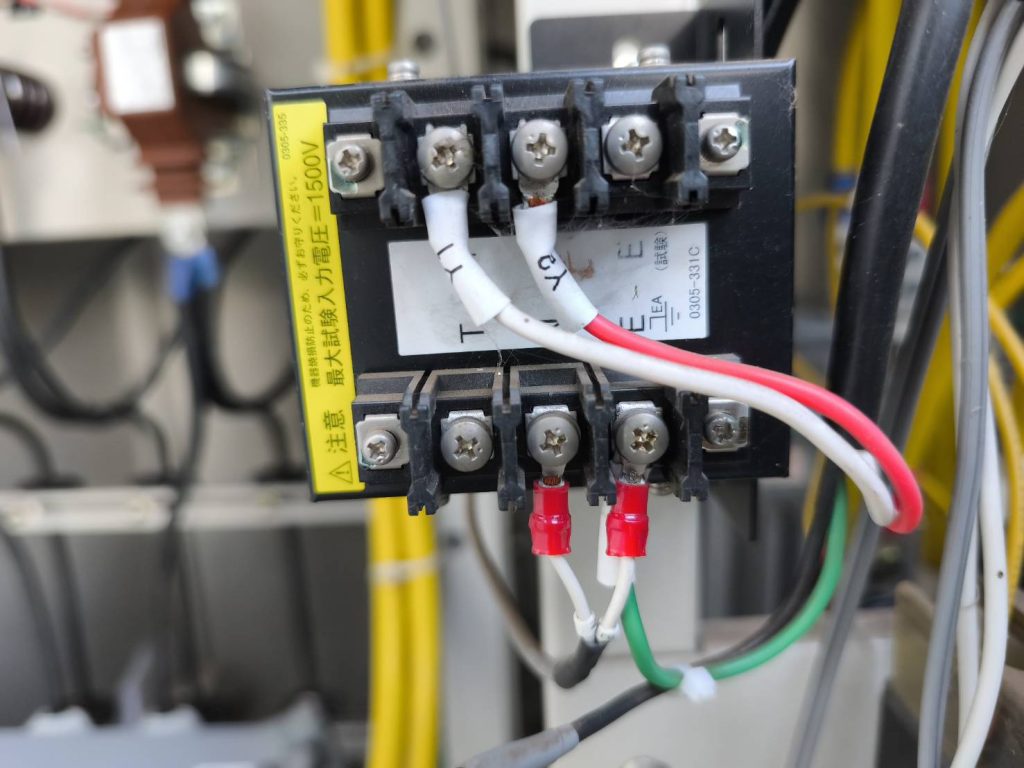

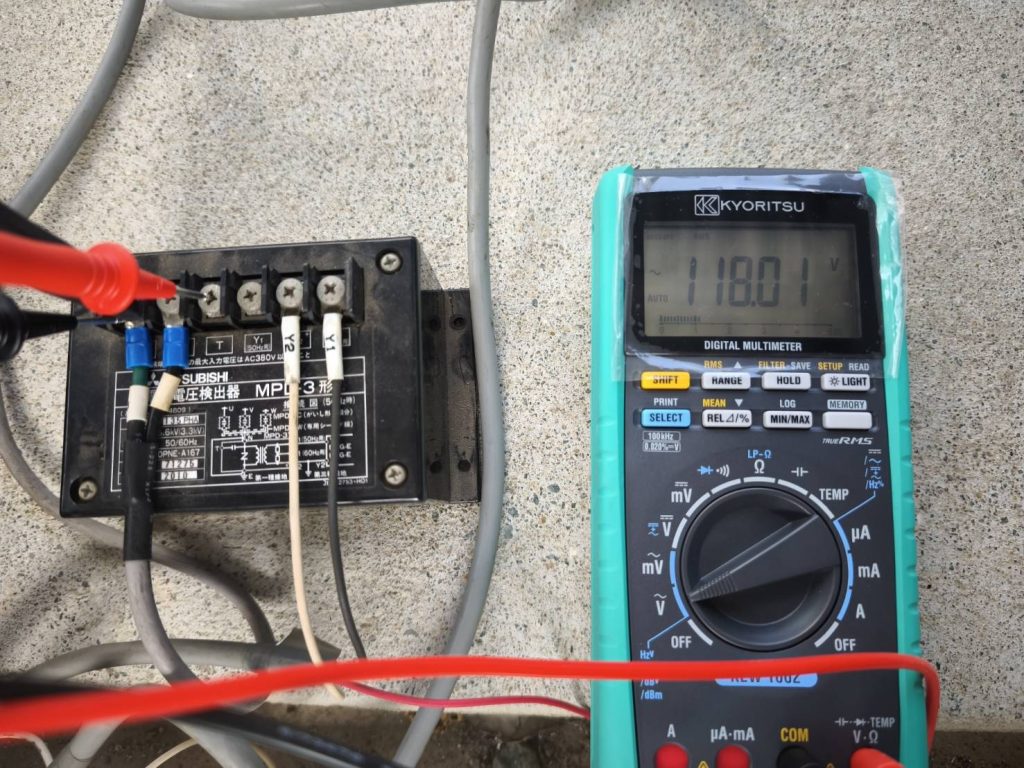

Y1-Z2の電圧を測るとT-Eに250Vで40mV程と低い。接地効いてる？とZ2の接地を測定すると全く効いていない。

管理技術者さんがZ2の接地線を追っていくと、PASに向かて這わせてあるものの、接続はされていなかったようでした。

こいつはまだZ2がPAS内で接地されているタイプではないので接地を繋げる必要がありますね。PASの接地線を剥いて仮に接続してあげると問題なく管理値に入りました。。

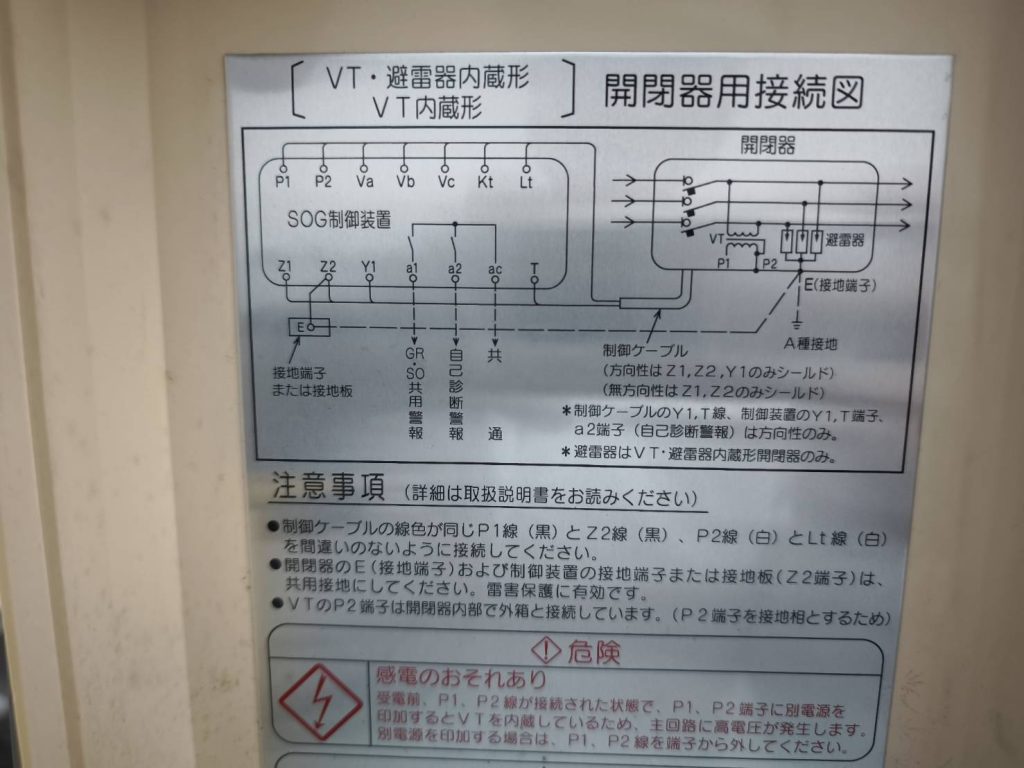

後々考えると、接続図でP2がPAS接地と繋がっているので、P2とZ2を渡すだけで良かったな、と思いました。

何だかんだで余裕と思っていた停電時間ギリギリとなりました。

焦りはホントに事故のもとなので、余裕をもった停電時間が必要だな～、と改めて思いました。

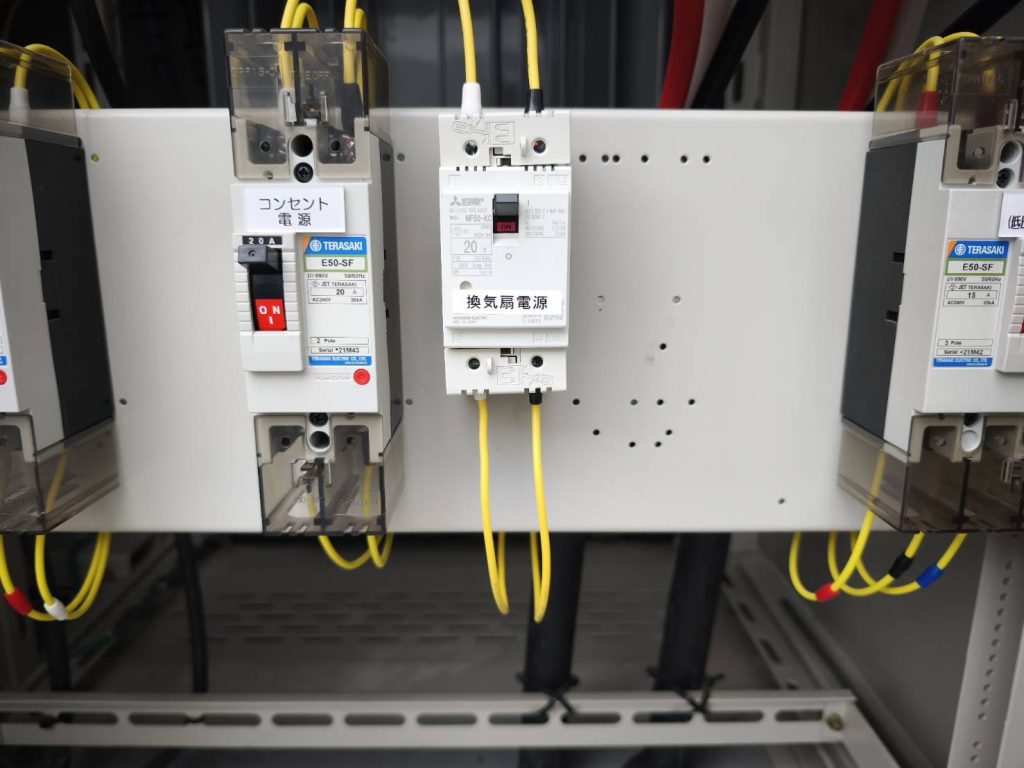

本日は、警報回路不良の原因調査です。

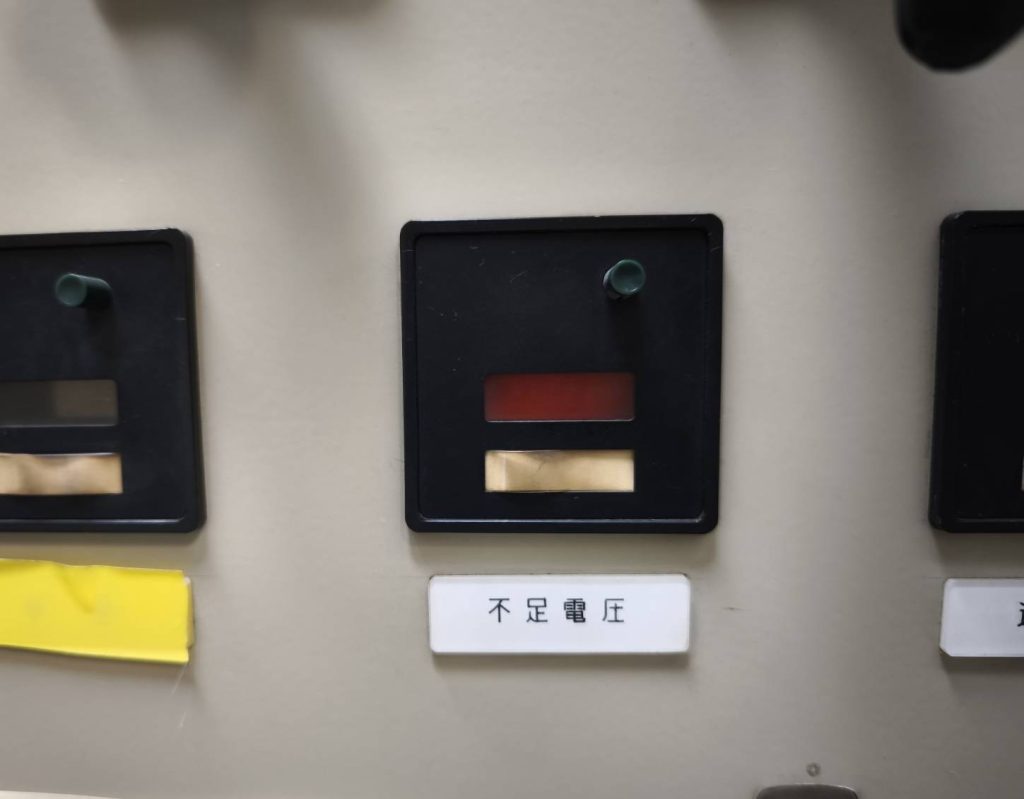

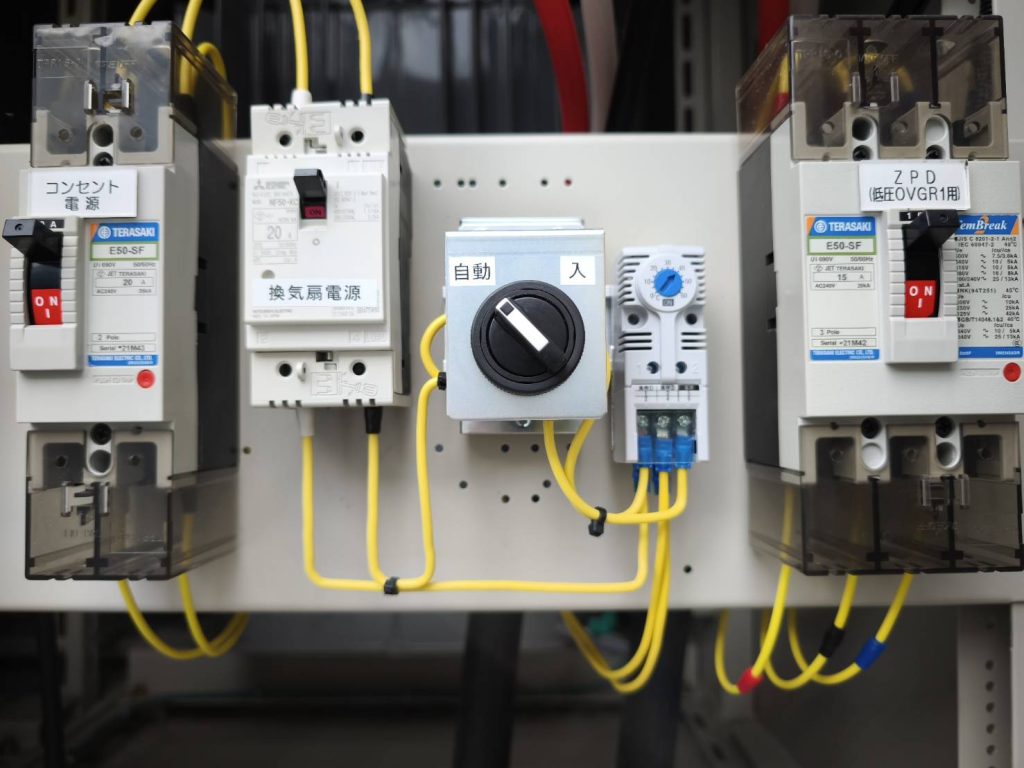

管理技術者さんの現場で、とある警報が警報盤に出ないとのこと。

警報回路は２系統あり、確認するとどちらも警報が上がらない。

１系統は先の制御盤の中の制御電源ヒューズが飛んでいたのでとりあえず交換してみると復活。ヒューズが切れた原因は不明ですが、様子見です。

２系統目は盤を増設してあり、改造した際に接続ミスをしたようでした。

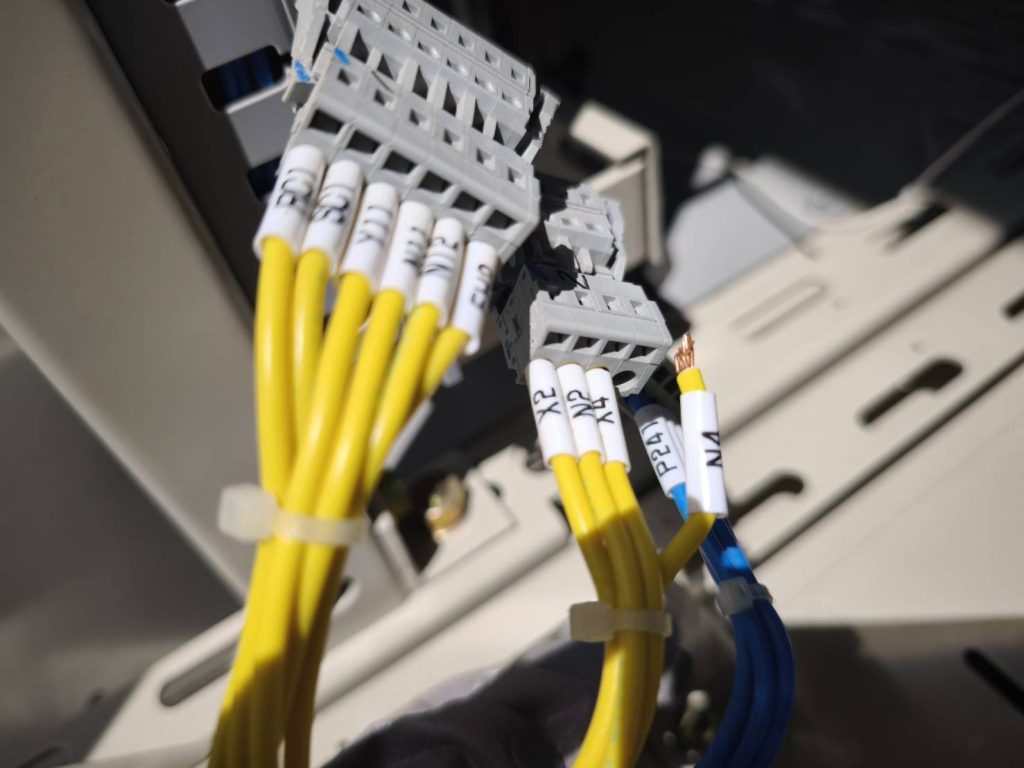

確認していくと、警報接点が動作した際にはR相とS相が短絡するようになっており、原因が分からなかったのか、出先の接点側を離線してありました。

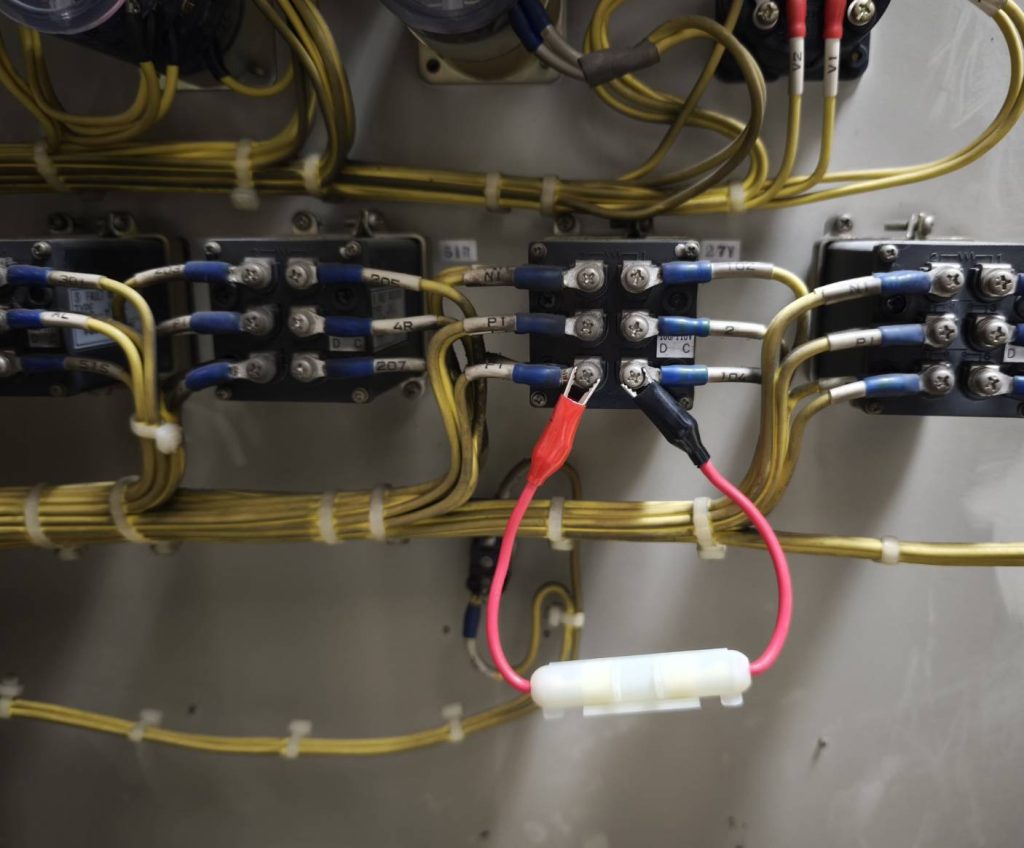

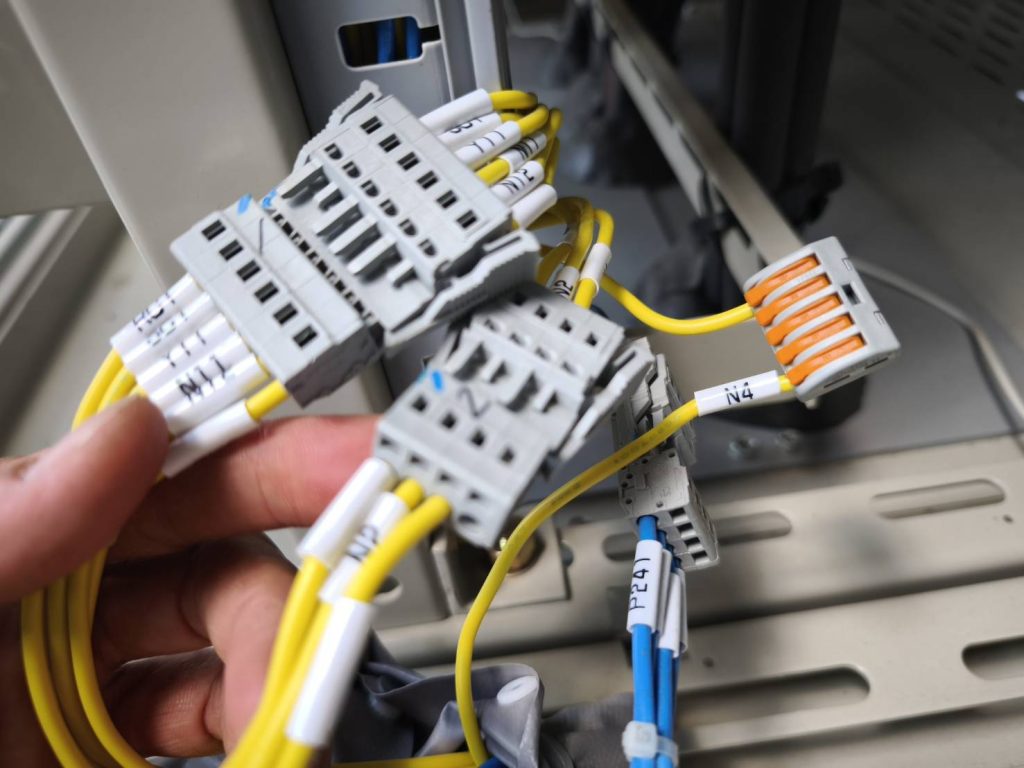

とりあえず配線の繋ぎ替えと仮配線で動作を確認。資材も足りないので後日、管理技術者さんが対応することとなりました。

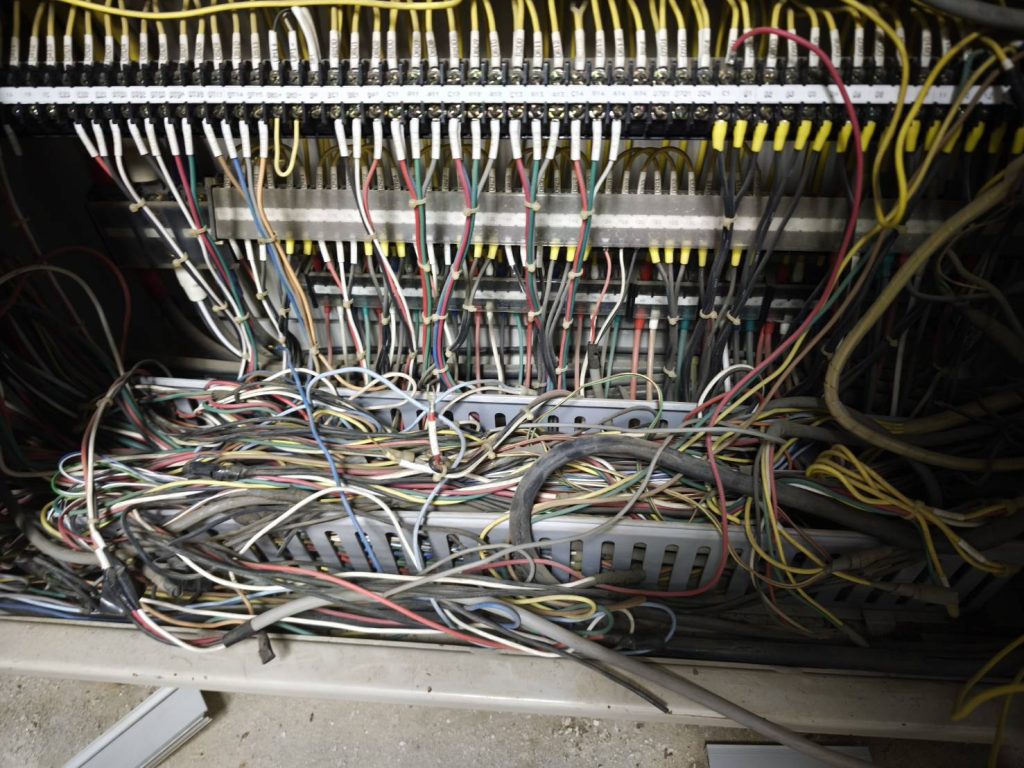

後から色んな業者さんが弄った盤は、よく分からないことになっている事が多いです。

安さだけではなく、技術を持った業者さんに依頼して欲しいと思います。

今日は双興GDR-5000KDの電圧・電流の出力位相を電源品質アナライザーを用いて確認しました。

試験結果から、反転しているのは間違いないハズなのですが、実際に確認したわけではないので、せっかくなので確認してみました。

いつも使用しているDGR-5000KDです。出力端子は斜めに繋がないと試験器の縁の出っ張りと干渉する仕様です。バナナプラグに変えないとな、と思いつつそのままです。

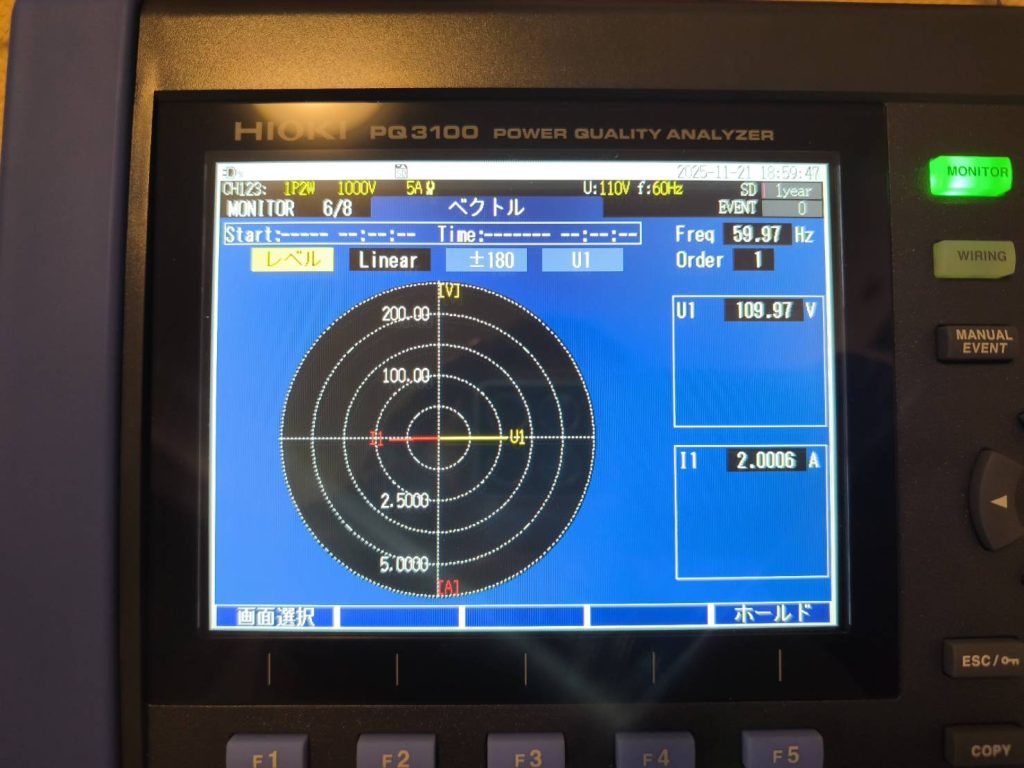

Vo-E、kt-lt で電源品質アナライザーに接続して電圧と電流の位相を確認します。

ちゃんと逆になっていますね。安心しました。これで、良く言う「出力は逆位相になっているハズなので」から”ハズ”を抜けます。

これまで比率作動や系統連携、スポットネットワークリレーなどリレー試験はそれなりにこなしてきましたが、一番難しいのは断トツで地絡方向継電器だと考えています。

ZPDやEVTで検出方法も異なれば、上記の位相が反転して出力する理由（ただVo=-Eなだけですが）、三相渡さずに試験する際に3Voとなる理由など、当所はかなりチンプンカンプンでした。

試験するだけなら簡単にできるのですが、根本的な理論が分からないまま試験するのは個人的には怖いので、そういう意味では一番難しかった気がします。

しかし、1000KDはともかく、5000KDはDGR以外も試験する想定なので、出力を逆にしてほしくなかったなあ。

年末年始で試験器、測定器関係の総チェックをしようと思っていましたが、なんだかんだで出来ず。年度末にはやりたいと思います。

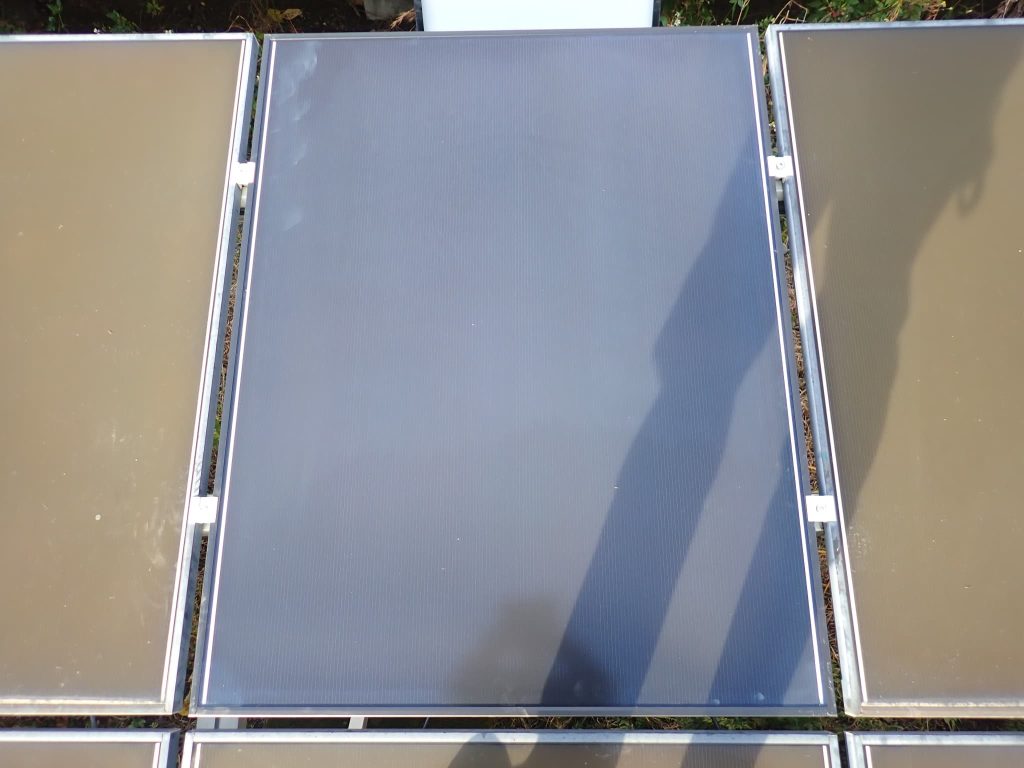

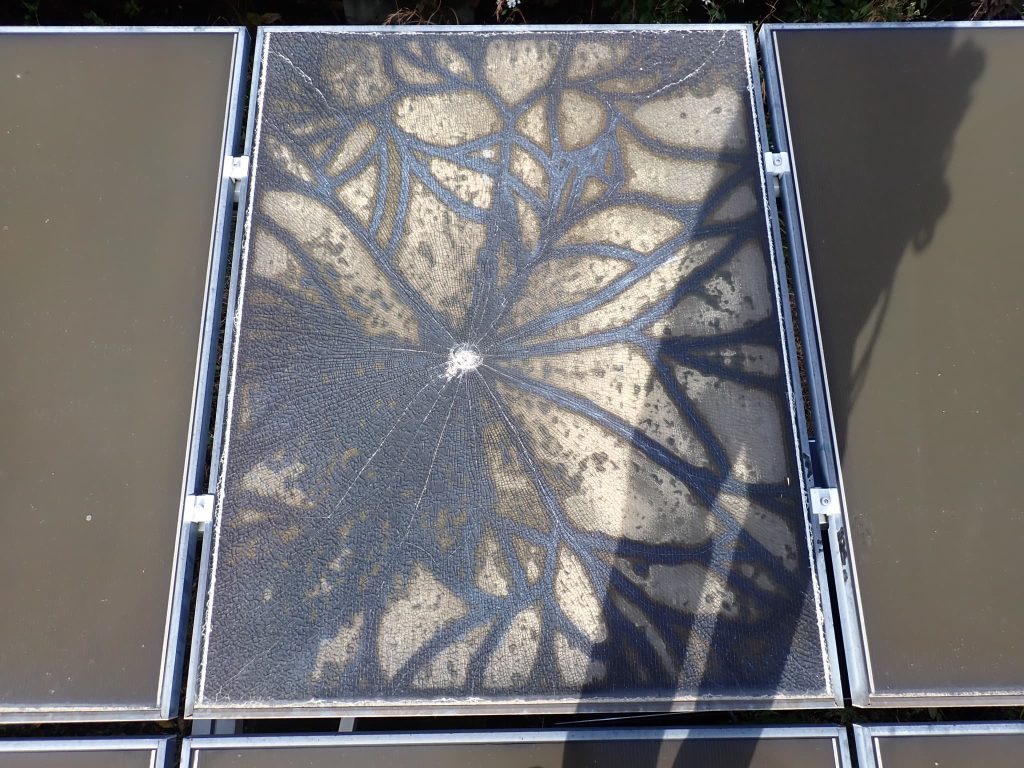

本日は割れた太陽光パネルの交換を実施しました。

6枚のパネル割れが有るのですが、1枚のガラス面がかなり膨れてきたので6枚まとめて交換させて頂くこととなりました。

私が見ている所ではありませんが最近火災があったので、ビビッて直ぐに交換のお見積りし、実施させて頂けることになりました。

工事自体はほぼ原価ですが、将来的にトラブルが起きてしまってそれに費やす時間や労力を考えると大きな利益になると思います。

しかし、そこそこのサイズの上、1枚20kgあるのでなかなか体力を使います。明日は背筋バキバキでしょう。

最近は見なくなりましたが、シリコンではなくCISです。最近の夏場の異常な暑さを考慮すると、シリコンより良いのかもしれませんが、熱で発電効率が落ちても多分高効率なシリコンの方が発電量多いですね。

ただし、シリコンの方は経年で過熱やセル異常が起きますが、CISは外傷によるトラブル以外、特にトラブル無いように感じます。今までパネルのセル焼損はシリコンでしかお目にかかってないです。

太陽光発電所も10年以上経って、色々なトラブルが出てきています。当所は放置で発電していた発電所も、そろそろ設備トラブル溢れる、大変な設備へとなりそうです。

とりあえずは割れパネルも無くなり、こちらは安心して年を越せそうです。

本日は管理技術者さんのご依頼にて、分電盤の主幹ブレーカーの交換を実施しました。

交換の経緯ですが、電灯回路で突然照明が半分停電したためブレーカーを入れなおした所、良くなったけど再発のリスクもあるし交換するとのこと。

無停電での作業をご所望でしたので、活線にて実施です。

二次側は銅バーですが、ご準備されているブレーカーの端子ピッチやブレーカサイズが違うと伺っており色々と準備して伺いました。

停電する前に養生やら確認やら行っていると突然停電。

ブレーカーは入りのままなのですが、、、とりあえずブレーカーを切って作業開始します。

交換自体は多少の穴あけ加工程度で終わりましたが、取り付けが少し斜めになりました。すみません。

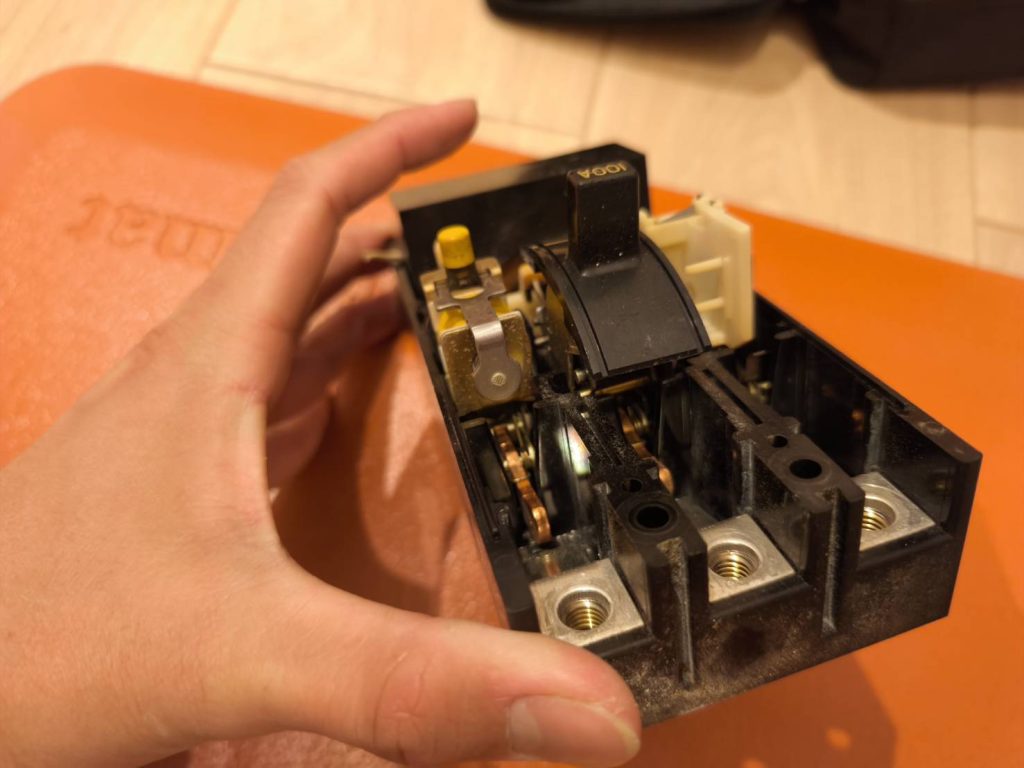

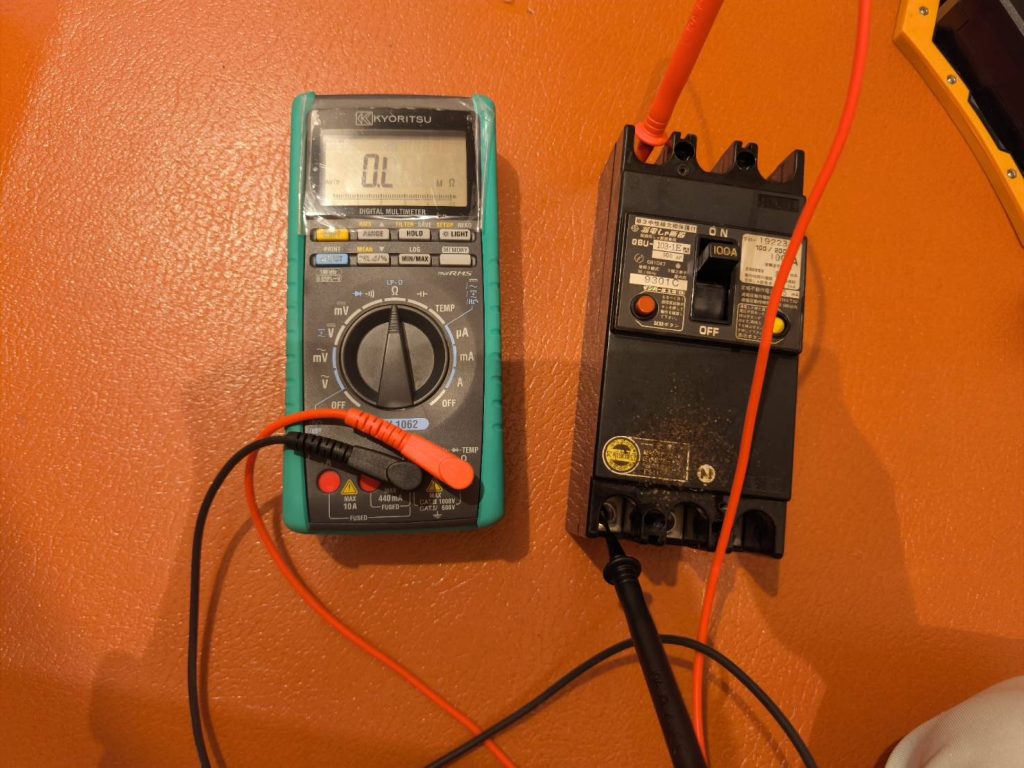

取り外したブレーカーをバラシて不具合内容の確認を行います。

接点は少し溶けた様に見えます。入り状態を保持するバネが弱って、開放用のバネに少し引かれているように感じます。接触圧力が減り、接触抵抗が上昇して熱を持ったのでしょうか。

左の相が入り状態でオープンしています。グッとレバーを入りの方に押し込むと接触しますが、、、よくこの状態で使えていたな。準備中の停電も振動で接点が外れたのでしょう。

設備が古くなるとブレーカーの不具合はどうしても出てきます。

このブレーカーのレバー操作の手応えには違和感があったので、停電点検の際には、ブレーカー入切の手応えにも気を配っていきたいと思います。
